에어컨에 ‘종이앵글이 들어간다’고 할 때 이 글에서 말하는 곳은 운송·보관용 포장이다. 실내기나 실외기의 운전 부품·설치용 금속 앵글을 종이로 바꾸자는 뜻이 아니다.

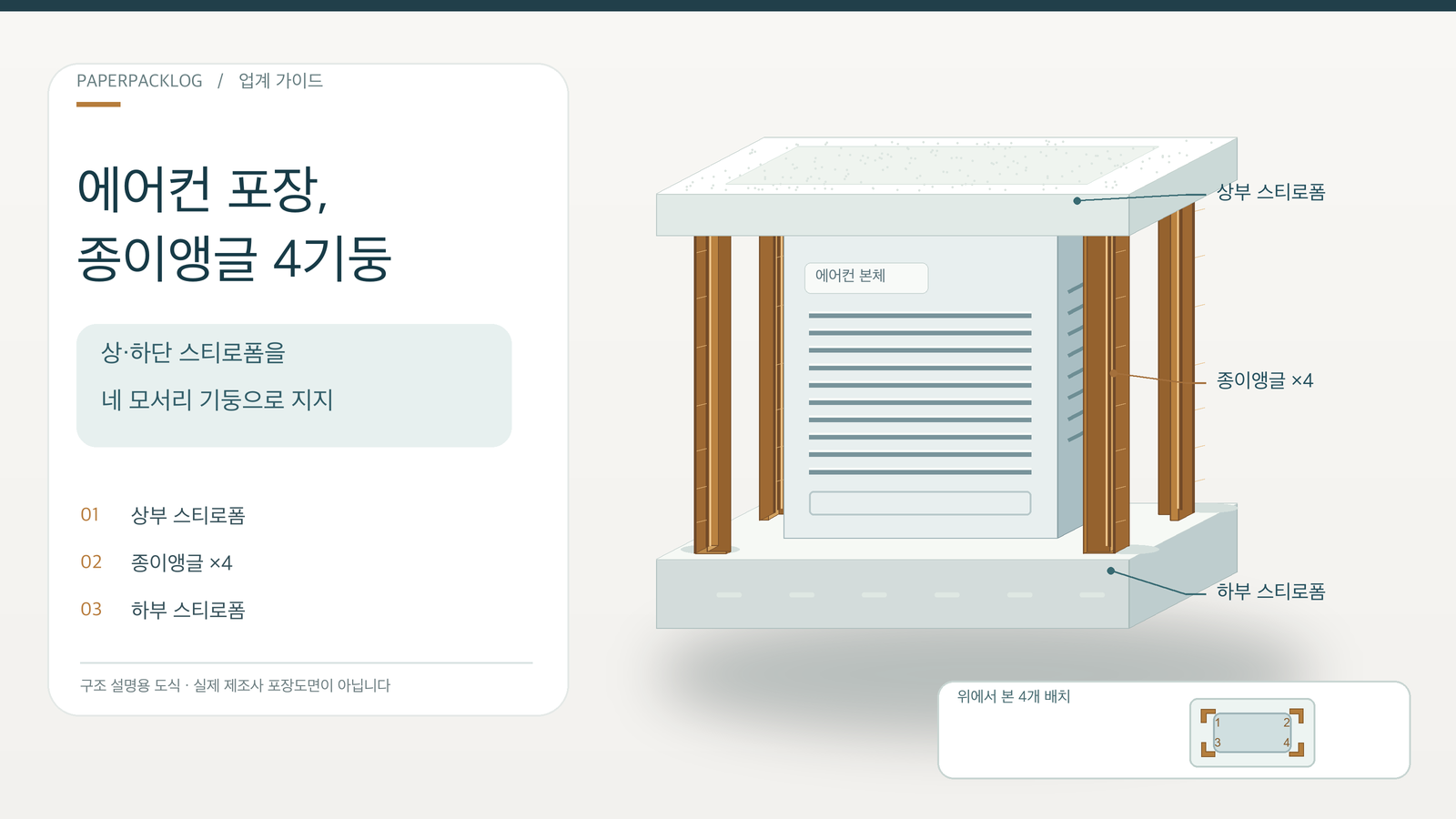

상·하단 스티로폼(EPS)이 에어컨 본체를 보호한다. 종이앵글 4개는 두 완충재 사이에서 네 모서리의 기둥이 되어 상부 완충재를 받친다. 이번 그림은 그 구조를 설명하기 위한 도식이며, 특정 제조사의 확정 포장 도면이나 검증된 하중 성능을 나타내지는 않는다.
기존 종이앵글 기본 가이드가 소재와 일반 용도를 설명한다면, 여기서는 에어컨 포장 설계를 승인하기 전에 무엇을 확인해야 하는지에 집중한다.
이 구조의 하중 경로를 먼저 확인한다
그림의 네 기둥은 하부 EPS의 네 모서리에서 상부 EPS의 네 모서리까지 이어진다. 설계에서 먼저 확인할 것은 각 앵글 끝이 두 완충재의 정해진 지지면에 닿는지, 네 기둥에 하중이 고르게 전달되는지, 길이 차이·눌림·좌굴 때문에 상부 완충재가 기울거나 제품에 닿지 않는지다. 앵글은 상·하단 완충재를 잇는 지지재이지, 제품을 감싸는 EPS 완충 기능 전체를 대체하지 않는다.

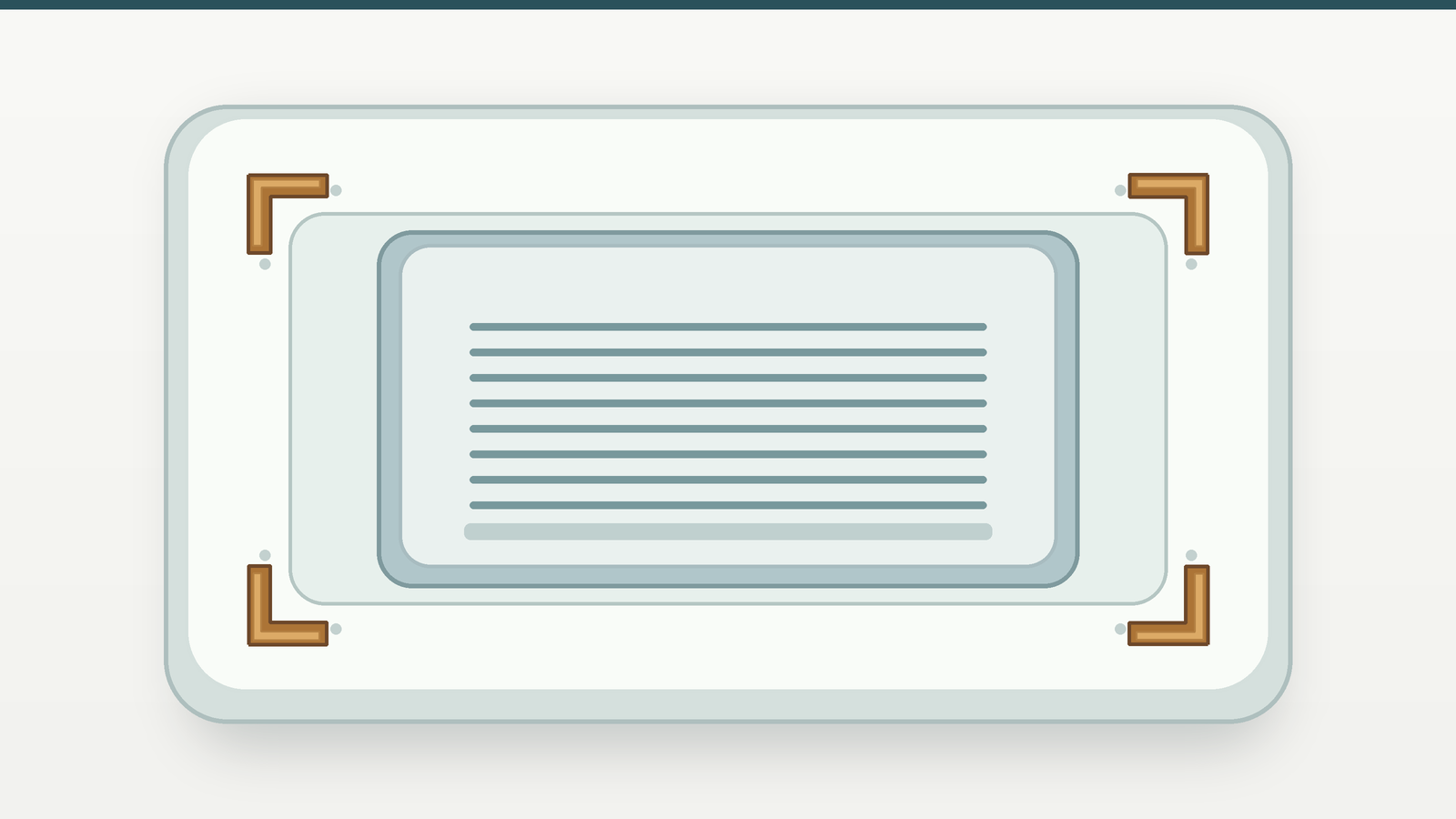

네 기둥의 평면 배치 예시. 제품과 완충재의 정확한 형상은 실제 모델 도면으로 확정한다.
에어컨과 앵글 사이에는 제품 모델별로 필요한 이격과 완충을 확보한다. 실내기의 외관 패널·토출구와 실외기의 배관 연결부·코일 핀처럼 손상에 민감한 부위에 앵글이 직접 눌리지 않도록 확인한다. 그림에는 외부 골판지 상자를 생략했지만, 실제 포장은 상자·완충재·앵글·제품을 하나의 조합으로 검증해야 한다.
상자 바깥 모서리에 앵글을 대어 결속 밴드나 팔레트 가장자리를 보강하는 용도는 별도의 포장 방식이다. 같은 이름의 종이앵글이라도 여기의 네 기둥 구조와 하중 경로·접촉면이 다르므로 혼동해 규격이나 시험 결과를 적용하면 안 된다.
‘몇 T면 충분한가’보다 먼저 받을 정보
(주)윤성의 제품 소개는 종이앵글의 날개폭·두께·길이를 맞춤 생산할 수 있다고 설명한다. 이는 공급 가능한 형상 범위를 보여 줄 뿐, 특정 에어컨 모델의 승인 규격이나 성능 보증값은 아니다. 견적서에는 아래 입력값을 제품별로 적는 편이 정확하다.
- 포장 대상과 배치도: 실내기/실외기 중 어느 포장인지, 상·하단 EPS의 형상과 네 앵글의 위치·끝단 접촉면을 도면에 표시한다. 외부 상자의 결속 위치도 함께 기록한다.
- 제품·상자 치수: 제품 질량과 무게중심, 상자 및 EPS 치수, 앵글의 날개폭·두께·길이, 제품·배관 주변의 이격을 함께 기록한다. 숫자는 해당 모델의 실측·도면으로 확정한다.
- 하중 조건: 상부 EPS를 통해 네 기둥에 전달되는 적재 하중, 기둥별 지지면·길이 편차, 팔레트 적재 방향과 단수, 창고 보관 기간을 확인한다. 앵글 단품 강도 수치를 완제품 포장 강도로 바꾸어 말하지 않는다.
- 소재와 환경: 원지 구성, 적층·접착 상태, 코팅 유무, 보관·운송 중 습기 노출 가능성을 공급사와 맞춘다. 방습형이라는 이름만으로 젖은 뒤 강도나 재활용성을 보장하지 않는다.
- 승인 기준: 어느 부위에 압흔·긁힘·변형이 없어야 하는지, 앵글 이동 및 박스 손상 허용 범위를 제품·품질·물류 담당자가 시험 전에 합의한다.

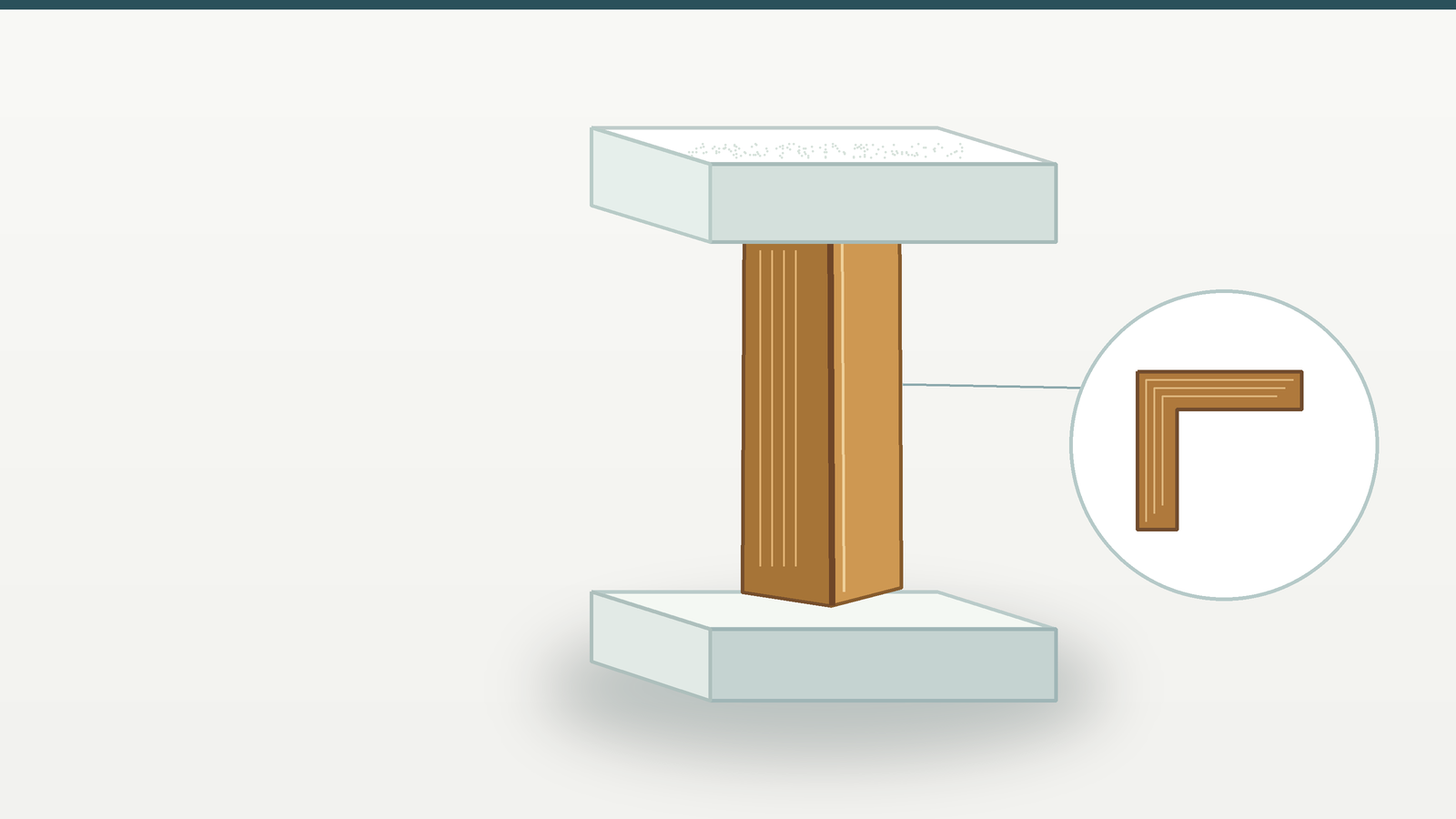

한 모서리의 끝단 접촉 확대도. 전체 포장은 네 기둥을 함께 쓰며, 그림만으로 허용하중이나 완충 성능을 판정할 수 없다.
샘플 시험은 ‘앵글 단품’과 ‘포장 완제품’을 나눈다
앵글 단품에서는 치수·두께·절단 상태·뒤틀림·층간 박리와, 합의된 조건에서의 압축 특성을 확인한다. 시험할 때는 시편 길이, 하중 방향, 가압 방식, 온·습도, 시험 결과의 단위와 개별값을 함께 기록해야 공급사 간 비교가 가능하다.
포장 완제품에서는 실제 에어컨 모델과 상·하단 EPS, 종이앵글 4개, 외부 상자를 함께 시험한다. 적재 후 상부 완충재의 기울어짐과 네 기둥의 눌림·좌굴·이탈을 살피고, 취급·진동·충격 뒤 포장을 해체해 제품 표면·배관 주변·핀 보호 부위의 접촉 흔적을 확인한다. 습도 노출이 예상되면 조건을 합의한 뒤 노출 전후 상태를 비교한다.
ISTA는 운송 포장 시험을 설계 초기 선별용 시험과 유통 환경의 위험을 더 폭넓게 모사하는 시험으로 구분한다. 따라서 “ISTA 시험을 했다”는 말만으로 충분하지 않다. 포장 단위, 운송 경로, 실제 취급 방식에 맞는 절차와 제품 손상 판정 기준을 먼저 정해야 한다. 여기에는 특정 ISTA 절차 번호나 합격 수치를 임의로 대입하지 않았다.
승인 전에 남길 기록
- 공급사: 적용 도면 버전, 앵글 규격·원지/접착 구성, 로트, 단품 측정 결과와 허용 공차.
- 에어컨 제조·품질팀: 실내기/실외기별 비접촉 부위, 외관 및 기능 점검 위치, 완제품 포장 시험의 합격·반려 기준.
- 물류팀: 팔레트 적재·결속·취급·습도 조건과 파손 사진, 재현 가능한 불량 위치.
- 변경관리: 공급사, 원지, 두께, 접착제, 코팅, 포장 배치 중 무엇이 바뀌면 재시험할지.
정리하면: 이 구조의 핵심은 상·하단 EPS를 네 종이앵글 기둥으로 이어 지지하되, 제품과 기둥을 필요한 만큼 떨어뜨리고 완제품 포장으로 확인하는 것이다. 앵글 끝단과 완충재의 접촉, 기둥별 하중, 적재·습도·운송 조건을 정의한 뒤 시험 결과로 승인 여부를 결정한다. 종이앵글을 에어컨 설치 부품이나 EPS 완충재 전체의 대체재로 표현해서는 안 된다.
