Aspen 압축공기 12% 절감: 현장 검증표

인쇄·컨버팅·포장 라인이 압축공기 한 계통에 묶여 있는데 노후 압축기 모터가 멈추면, 공장은 효율 계산보다 생산 재개가 먼저다. 설비·에너지 담당자는 Aspen Products 사례의 ‘약 12%’를 그대로 목표치로 복사하기보다 전력·압력·유량·생산량을 같은 시간축에 놓고 자사 절감인지 검증해야 한다. 아래 표는 비상 복구를 영구 개선으로 전환할 때 필요한 기준선, 누설, 부하 분담, 공기 품질의 판정 기준과 적용 보류 조건을 한 장으로 정리한다.

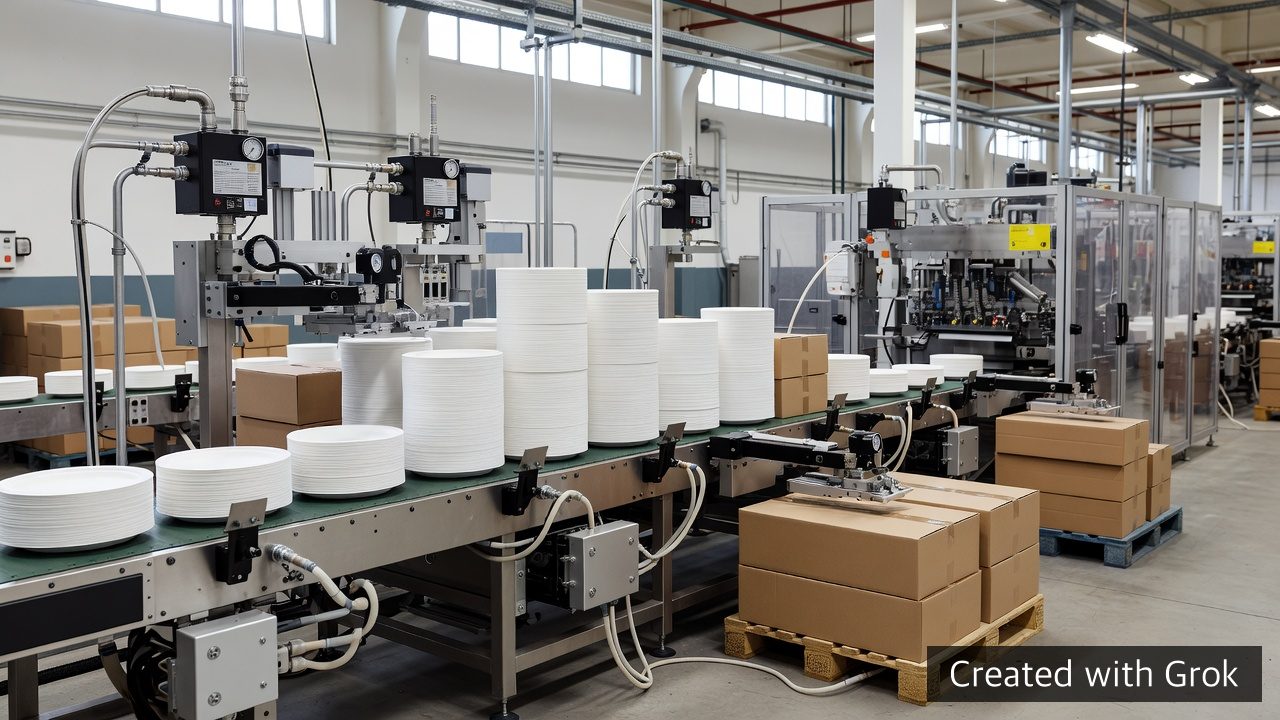

압축공기 유틸리티는 설비 효율보다 먼저 생산 지속성을 결정할 수 있다. AI 생성 이미지 · Created with Grok.

현장 문제

2026년 9월 2일 Business Wire를 통해 배포된 ELGi 보도자료에 따르면, Aspen Products의 약 60만 ft²(약 5만5,742m²) 시설은 인쇄·컨버팅·포장 라인, 컨베이어, 로봇 핸들링에 압축공기를 사용한다. 이 회사는 원지를 생산하는 제지공장이라기보다 종이제품을 인쇄·성형·포장하는 제조 현장으로 소개된다.

사례의 순서는 다음과 같다.

1. 노후 200 hp 압축기의 모터가 고장 났다.
2. G3 Industrial Solutions가 100 hp 고정속 ELGi EG75-125 임대기를 약 2시간 30분 만에 반입했고, 최초 연락 후 약 4시간 안에 계통에 연결했다.
3. Aspen은 약 2주 반 동안 임대기를 사용한 뒤 이를 구매해 상시 운전했다.
4. 수개월 뒤 두 번째 노후 200 hp 압축기가 고장 나자, 수요 변동을 따라가는 가변속 EG160V-125를 추가했다.
5. 회사는 두 대를 함께 운전하며 구형 설비보다 약 12% 더 효율적으로 운전 중이라고 보고했다.

이 수치는 흥미롭지만 독립 검증 결과는 아니다. 공개자료에는 비교 기간, 생산량 보정 방식, 계측기 위치와 정확도, 전후 압력 설정값, 유량, 누설량, 노점, 보조기기 전력 경계가 없다. 따라서 ‘12%’는 구매 보증치가 아니라 자사 계통에서 다시 검증할 가설로 다뤄야 한다.

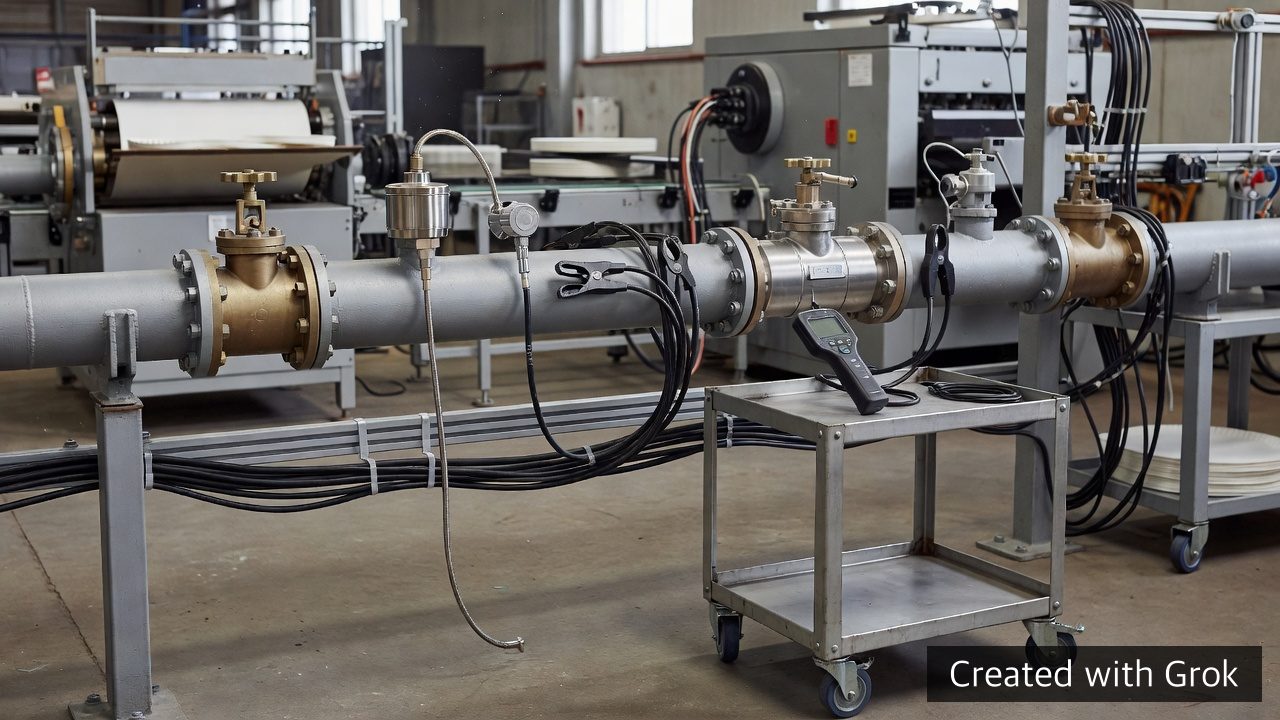

전력만 재면 압력 상승과 생산량 변화가 절감으로 오인될 수 있다. AI 생성 이미지 · Created with Grok.

확인할 근거

미국 에너지부(DOE)의 산업용 압축공기 시스템 소스북은 기준선 수립 때 전력, 압력, 유량, 온도를 여러 운전조건에서 측정하고 누설 부하를 추정하며, 결과를 생산 수준과 연계하라고 권고한다. Aspen 사례를 국내 현장에 적용하려면 최소한 아래 다섯 묶음을 같은 타임스탬프로 기록해야 한다.

1. 전력은 생산량과 압력으로 정규화한다

총 kWh만 비교하면 생산량 감소나 조업시간 단축도 ‘절감’처럼 보인다. 전후 기간의 양품 수량 또는 양품 톤수, 가동시간, 제품군을 함께 기록하고 다음 두 지표를 본다.

• 생산 원단위: 압축공기 계통 kWh ÷ 양품 수량(또는 양품 t)
• 유량 원단위: 계통 kW ÷ 토출 유량(Nm³/min), 또는 동일 압력에서의 kW/100 cfm

압축기 본체만 비교할지, 드라이어·냉각팬·펌프까지 포함할지 계측 경계를 전후 동일하게 고정해야 한다.

2. 압력은 평균이 아니라 최저값과 압력강하를 본다

압축기 토출, 드라이어·필터 후단, 주 헤더, 가장 먼 중요 사용점에서 압력을 동시에 기록한다. 절감 운전 후에도 중요 설비의 최소 요구압력이 유지돼야 하며, 필터·드라이어·배관의 압력강하가 커지면 토출압력을 올려 문제를 덮지 말고 원인을 먼저 찾는다.

3. 변동부하는 고정속·가변속의 역할을 나눠 본다

가변속 압축기는 변동 수요를 따라갈 수 있지만, DOE 소스북은 정격에 가까운 최대속도나 최저속도 장기 운전에서 효율이 떨어질 수 있다고 설명한다. 각 압축기의 kW, 속도, 부하/무부하 시간, 기동·정지, 압력 설정값을 함께 기록해 고정속기는 기저부하, 가변속기는 변동부하를 담당하는지 확인한다.

4. 누설은 비생산 시간 유량으로 분리한다

계획정지 시간에 공압 사용설비를 격리하고 주 헤더 유량을 기록한다. 이때 남는 유량에는 누설뿐 아니라 상시 퍼지·블로우·제어용 공기도 섞일 수 있으므로, 구역별 차단시험으로 원인을 나눈다. DOE 소스북은 관리되지 않은 계통의 누설 손실이 압축기 출력의 20~30%에 이를 수 있다고 설명하지만, 이 범위를 자사 수치로 간주해서는 안 된다.

5. 공기 품질은 최종 용도 기준으로 확인한다

종이제품의 이송·성형·포장에 쓰는 공기는 사용점마다 요구 품질이 다르다. 압력절감이나 필터 변경 전에 압력노점, 입자, 오일, 필터 차압, 응축수 배출 상태를 확인하고, 제품에 직접 닿을 가능성이 있는 공기는 별도 위해성 평가와 품질 기준을 적용한다.

절감 효과는 압축기실뿐 아니라 실제 사용점의 압력과 품질까지 통과해야 한다. AI 생성 이미지 · Created with Grok.

실무 산출물

아래 표를 ‘압축공기 개선 전후 검증표’로 사용한다. 권장 시작점은 기존 운전 7일과 개선 운전 7일을 포함해 생산일·비생산일·교대조를 모두 담는 것이다. 표본주기는 수요 변동을 놓치지 않도록 5~15초부터 시작하되, 계측기와 데이터 저장 용량에 맞춰 조정한다.

2주 파일럿 실행 순서

1. D0 — 기준 고정: 계통도, 전후 계측 경계, 최소 요구압력, 공기 품질 기준, 생산량 단위를 승인한다.
2. 1주차 — 기존 운전 기록: 제어 설정을 바꾸지 않고 전력·압력·유량·생산량을 기록한다. 계획정지 때 구역별 누설을 확인한다.
3. 중간 조치 — 저위험 항목부터: 누설 수리, 막힌 필터·드레인 점검, 압력센서 교정, 압축기 시퀀스 조정을 진행한다. 토출압력 인하는 사용점 최소압력 확인 후 단계적으로 한다.
4. 2주차 — 개선 운전 기록: 비슷한 제품군과 교대조에서 같은 계측 경계와 표본주기로 재측정한다.
5. 판정 — 세 조건 동시 통과: 생산 원단위가 반복 개선되고, 최저 사용점 압력·공기 품질이 유지되며, 알람·정지 위험이 증가하지 않아야 채택한다.

구매·투자 품의에 넣을 한 줄: “Aspen 사례의 12%를 목표 보증치로 쓰지 않고, 동일 경계의 kWh/양품 단위·비동력·최저 사용점 압력·누설 부하를 7일 전후로 비교해 투자 효과를 판정한다.”

적용 보류 조건

다음 중 하나라도 해당하면 ‘절감 완료’ 판정을 보류한다.

• 전력만 있고 유량 또는 생산량 데이터가 없어 부하 변화를 분리할 수 없다.
• 전후 제품군, 교대시간, 외기조건, 압력 설정값, 포함 설비가 달라졌다.
• 드라이어·필터·냉각설비 전력을 전후 한쪽에서만 제외했다.
• 가장 먼 중요 사용점의 순간 최저압력과 생산 알람을 확인하지 않았다.
• 계획정지 유량을 전부 누설로 간주했거나, 상시 퍼지·블로우를 분리하지 않았다.
• 가변속기가 장시간 최저 또는 최고 속도에 붙어 있고 다른 압축기가 무부하 운전을 반복한다.
• 압력노점·입자·오일 등 사용점 공기 품질 기준이 정의되지 않았다.
• 계측기 교정 상태와 타임스탬프 동기화를 확인하지 않았다.
• 보도자료의 12% 수치를 제3자 검증 또는 계약 보증치로 오인했다.

Aspen 사례의 핵심은 특정 모델명이 아니라 고장 대응, 수요 프로파일, 압력 안정화, 전력 모니터링을 한 번에 묶은 것이다. 현장에서는 여기에 유량과 생산량 정규화, 누설·공기 품질 검증을 더해야 ‘설비 교체 효과’와 ‘조업조건 변화’를 구분할 수 있다.
