골판지 상자의 핸드홀이 찢어지면 구멍 크기만 키우거나 보강지를 덧대기 쉽다. 하지만 실제 파손은 손가락 접촉, 끝단 곡률, 골방향, 원지 함수율, 상자 총중량, 내용물 쏠림과 반복 취급이 함께 만든다. 설계·품질 담당자는 “핸드홀 있음”을 확인하는 대신 형상 → 재료 → 완성상자 → 환경 → 반복취급 → 파괴모드가 연결된 시험계획서를 써야 한다.
표준 적용 범위 — 2026년 9월 4일 확인:
ISO/TS 18617:2025의 공식 제목은 Hand hole design principles and test methods for handheld packages로, 휴대형 포장의 핸드홀 설계원칙과 시험방법을 다루는 폭넓은 기술시방서다.ASTM D6804-24A는 Standard Guide for Hand Hole Design in Corrugated Boxes로, 골판지 상자의 수작업 취급용 사전 절단 개구부를 대상으로 하는 가이드다. ASTM 공개 범위는 패키지 개발과 후속 성능시험을 돕지만 특정 핸드홀 형상을 직접 처방하지 않는다고 명시한다. 두 문서를 같은골판지 시험규격으로 뭉뚱그리지 말고, ISO는 일반 설계·시험 원칙, ASTM은 골판지 상자용 가이드로 구분한다.
기존 중량·손잡이 작업표준 글과 다른 질문
기존의 박스 중량과 손잡이 작업표준은 사람이 들 수 있는지, 1인·2인 취급, 표시와 작업방법을 먼저 본다. 이번 글은 그 판단 후 핸드홀 자체가 실제 운송 조건에서 견디는지를 판정하는 품질시험 문서다. 인체공학적 중량기준을 대신하지 않으며, 무거운 상자에 핸드홀을 추가했다고 안전한 1인 취급이 되는 것도 아니다.
형상·재료·사용조건을 한 도면번호로 묶는다
핸드홀 시료는 다음 입력을 최소 단위로 식별한다.
| 구분 | 반드시 기록할 항목 | 놓치기 쉬운 연결 |
|---|---|---|
| 상자 | FEFCO 또는 상자 형식, 내·외경, 조인트, 개폐 방향 | 내용물 중심과 핸드홀 중심의 상대 위치 |
| 핸드홀 형상 | 폭·높이·끝단 반경, 플랩 유무, 손가락 접촉면, 절단 품질 | 끝단의 미세 노치와 눌림·버 |
| 위치 | 바닥·상단·세로괘선·가로괘선과의 거리, 양측 정렬 | 괘선·인쇄·타발선과 응력 집중부 중첩 |
| 골판지 | 라이너·골심지 조합, 골종, 골방향, ECT 등 승인 사양 | 같은 ECT라도 라이너 인장·수분·골 손상 차이 |
| 보강 | 보강패드 재질·크기·방향·접착범위·접착량 | 보강 끝단에서 새 찢김이 시작되는지 |
| 내용물 | 실제 총중량, 개수, 고정·완충, 중심·쏠림 가능성 | 상자 내부 모서리의 국부 압력과 비대칭 하중 |
| 생산 | 인쇄·타발·접착기, 칼날, 생산일, 작업조, 로트 | 샘플 절단과 양산 타발의 가장자리 품질 차이 |

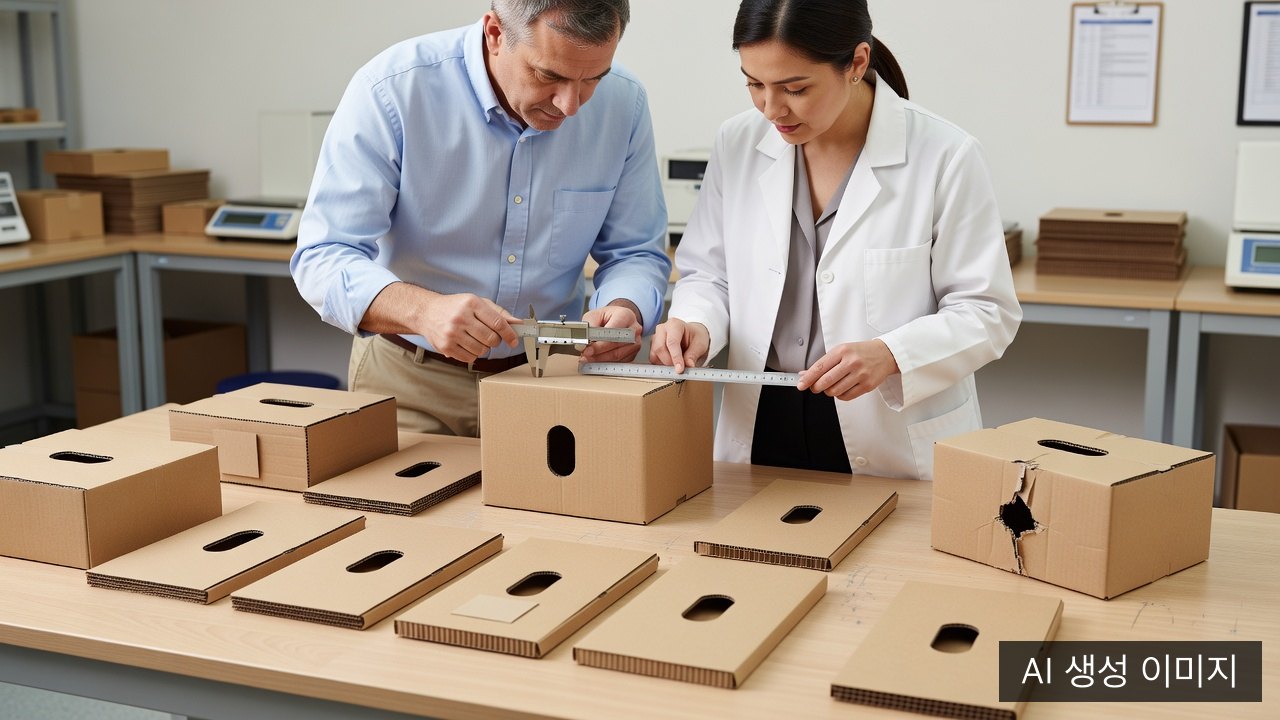

도면에는 평균치만 쓰지 말고 공차와 측정 위치를 표시한다. 특히 손이 닿는 안쪽 모서리, 끝단 반경, 골 손상과 보강 접착 경계를 사진 좌표와 함께 남긴다.
복사해서 쓰는 핸드홀 시험계획서
1. 목적·시료·합격기준을 시험 전에 고정한다
| 항목 | 입력 예시 | 승인 규칙 |
|---|---|---|
| 적용 품목 | [품목코드 / 도면 Rev. / 고객 / 용도] | 변경된 도면·원지·보강은 별도 시료군 |
| 시료군 | [기준안 / 형상안 A·B / 보강안 A·B] | 생산로트·위치가 한 군에 편중되지 않게 채취 |
| 시료 수 | [군별 수량 / 근거] | 실패모드와 산포를 볼 수 있게 사전 결정 |
| 총중량 | [명목 / 상한 / 내용물 분포] | 실제 최대 운송중량과 불리한 쏠림 포함 |
| 전처리 | [온도 / 상대습도 / 시간 / 상태] | 목표 유통환경과 고객 사양에 맞게 고정 |
| 취급경로 | [들기 / 이동거리 / 높이 / 회전 / 적재] | 실제 물류동작을 축약하되 빠뜨리지 않음 |
| 합격기준 | [균열·변형·하중·반복·내용물 안전] | 시험 후 결과를 보고 임의로 바꾸지 않음 |
| 중지조건 | [급격한 찢김 / 낙하 위험 / 치구 이상] | 작업자 안전 우선, 중지 시점도 결과로 기록 |
샘플 수와 합격 수치는 표준 이름만으로 자동 결정되지 않는다. 제품 위험도, 총중량, 고객 요구와 사내 품질수준에 따라 시험 전에 승인한다.
2. 시험조건 매트릭스
| 축 | 최소 비교 조건 | 기록할 값 | 대표 실패모드 |
|---|---|---|---|
| 정적 인양 | 실제 상한중량, 양측 동시 인양 | 시간–하중, 변위, 초기 균열 위치 | 끝단 균열, 라이너 인장파단, 보강 박리 |
| 반복 취급 | 들기–이동–놓기를 정해진 횟수 반복 | 반복수, 매 회 변형, 최종 잔류변형 | 피로균열, 홀 늘어남, 골 눌림 |
| 비대칭 하중 | 내용물 쏠림, 좌우 높이차, 한쪽 선행 인양 | 좌우 하중비, 기울기, 균열 시점 | 한쪽 끝단 급파괴, 조인트 측 변형 |
| 수직·회전 동작 | 바닥·팔레트·선반 사이 실제 높이와 회전 | 경로, 속도, 상자 접촉·충격 | 핸드홀 하부 찢김, 코너 좌굴 |
| 환경 | 표준상태와 목표 고습·저온·습윤 위험 조건 | 온습도, 전처리시간, 상자 함수상태 | 습윤 강도 저하, 접착 박리, 크리프 |
| 생산산포 | 칼날 초기·말기, 폭 방향, 작업로트 | 치수, 절단면, 골손상, 파손분포 | 버·노치 기점 파단, 위치편차 |
ASTM 공개 설명은 핸드홀을 밀기·당기기 용도로 보는 것은 의도된 사용이 아니며, 상자 중량·크기·취급 빈도·이동거리를 함께 고려해야 한다고 설명한다. 그러므로 실제 사용자가 핸드홀을 수평으로 끌어당기는 현장이 있다면 이를 숨기지 말고 별도 오사용·위험 시나리오로 기록한 뒤, 작업방법이나 포장구조를 바꾸는 판단까지 연결한다.
3. 치구와 사람 취급시험을 분리한다

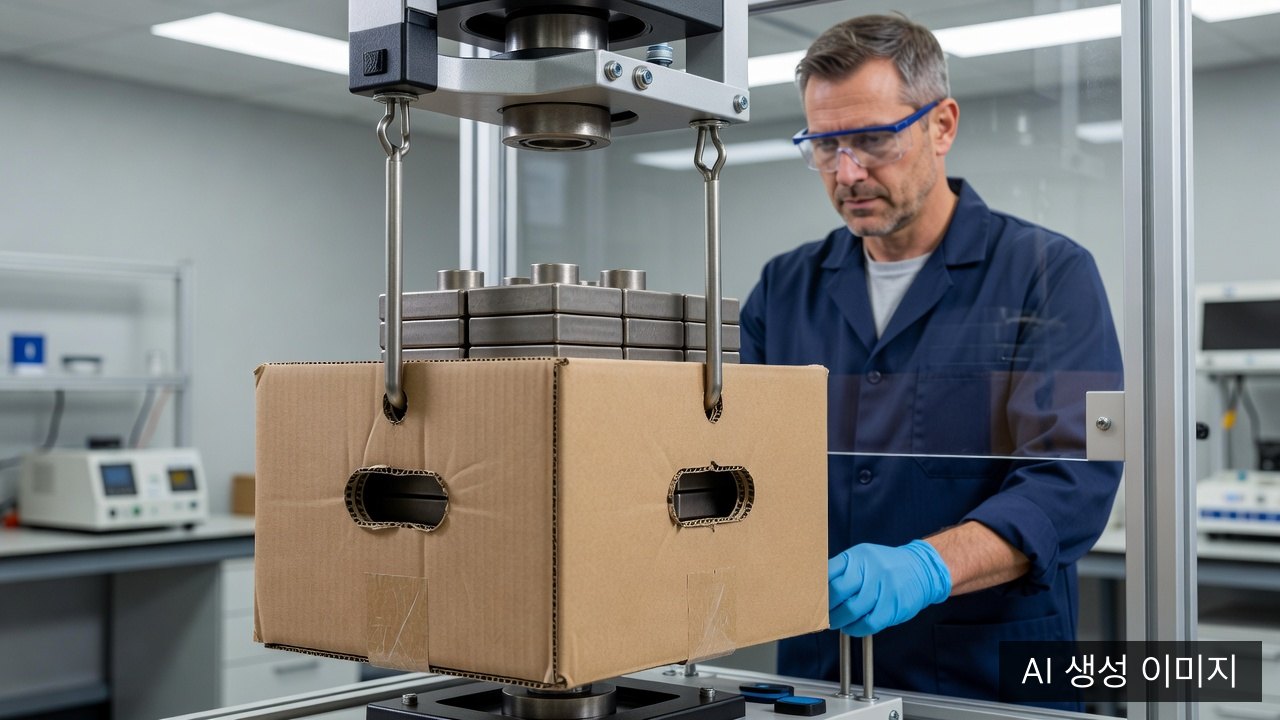

기계식 치구시험은 좌우 하중, 인양속도, 유지시간과 변위를 반복 가능하게 만든다. 치구의 접촉폭·곡률·삽입깊이가 실제 손가락과 너무 다르면 결과가 왜곡되므로 치구 도면과 교정상태를 시험성적서에 넣는다.
사람 취급시험은 손의 진입성, 날카로운 모서리, 손가락 압박, 손목 자세, 시야와 이동경로를 확인한다. 기계시험을 통과해도 작업자가 손을 넣기 어렵거나 날카로운 절단면이 접촉하면 승인하지 않는다. 무거운 상자의 인체공학·2인 취급 판단은 별도 안전평가로 유지한다.
4. 실패를 찢어짐 한 칸으로 기록하지 않는다
| 코드 | 파괴모드 | 사진·데이터 위치 | 설계 피드백 |
|---|---|---|---|
| T1 | 홀 끝단에서 외측으로 라이너 인장파단 | 균열 시작점, 골방향, 최대하중 | 끝단 반경·위치·라이너 조합 검토 |
| T2 | 홀 아래쪽 압축·좌굴 후 찢김 | 변위, 골 눌림, 내용물 접촉 | 홀 높이·바닥거리·내부 지지 검토 |
| T3 | 보강패드 계면 박리 | 접착범위, 박리면, 온습도 | 접착제·도포·보강 크기와 끝단 형상 검토 |
| T4 | 보강 끝단의 새 응력집중 파단 | 패드 끝과 균열 간 거리 | 보강 방향·끝단 테이퍼·면적 검토 |
| T5 | 타발 버·미절단·골손상 기점 파단 | 절단면 확대사진, 칼날·로트 | 칼날·매트·압력·양산 관리 검토 |
| T6 | 상자 조인트·괘선·코너 변형이 선행 | 전체상자 변위, 내용물 쏠림 | 핸드홀만이 아니라 상자 구조 재설계 |
실행 게이트
G0. 사용 시나리오 확정
누가, 몇 명이, 어떤 중량을, 어디에서 어디까지, 몇 번 드는지 관찰한다. 핸드홀을 미는지·당기는지, 장갑을 쓰는지, 상자가 젖을 가능성이 있는지 기록한다.
G1. 도면·재료 기준선 고정
상자, 핸드홀과 보강의 치수·공차를 도면 Rev.에 넣고, 라이너·골심지·골종·골방향·접착을 자재 규격과 연결한다.
G2. 치구 확인과 시험실 사전검증
치구가 실제 접촉을 재현하는지 확인하고, 부하·변위 계측과 영상의 시간축을 맞춘다. 본시험 전에 저위험 시료로 중지조건과 낙하방지 장치를 확인한다.
G3. 환경·반복·비대칭 시험
정상조건의 한 번 들기로 끝내지 않는다. 목표 유통환경과 내용물 쏠림을 포함해 조건별로 반복하고, 좌우 하중과 균열 개시 위치를 수집한다.
G4. 양산 재현성 확인
개발실 샘플이 아니라 실제 인쇄·타발·접착 로트에서 폭 방향과 칼날 수명 구간을 나눠 채취한다. 승인 형상의 생산산포까지 합격해야 한다.
G5. 변경관리와 현장 피드백
원지 조합, 공급자, 골방향, 다이·칼날, 보강재·접착제, 내용물 중량과 물류경로가 바뀌면 재시험 범위를 정한다. 현장 클레임 사진은 도면 Rev.와 생산로트에 되돌려 연결한다.
승인을 보류해야 할 조건
- ISO/TS 18617과 ASTM D6804를 같은 범위의 골판지 시험규격으로 표기한 경우
- 표준명을 적었지만 적용 판본·구매 원문·시험절차를 확인하지 않은 경우
- 샘플 수와 합격기준을 시험 결과를 본 뒤 정한 경우
- 빈 상자나 중앙 정렬 추로만 시험하고 실제 내용물 쏠림을 생략한 경우
- 상온 1회 인양만으로 고습·반복취급·양산산포를 승인한 경우
- 핸드홀 치수만 비교하고 원지·골방향·보강·절단면을 기록하지 않은 경우
- 기계식 치구의 접촉형상이 실제 손과 크게 다른 경우
- 핸드홀 추가를 무거운 상자의 인체공학·2인 취급 평가 대체로 사용한 경우
핸드홀 찢김을 줄이는 가장 빠른 길은 보강을 무조건 키우는 것이 아니라, 어디서 어떤 모드로 먼저 파괴되는지를 반복 가능한 시험으로 찾는 것이다. 표준은 원칙과 가이드를 제공하지만 특정 상자의 정답 형상을 대신 정해 주지 않는다. 실제 총중량·환경·사용동작과 양산산포를 같은 계획서에 묶어야 손잡이가 있는 상자가 실제로 잡고 옮길 수 있는 상자가 된다.
