지관과 페이퍼코어는 겉으로 보면 단순한 종이 원통이다. 하지만 필름, 라벨 원단, 섬유, 종이, 포일, 테이프처럼 연속 소재를 감는 현장에서는 제품을 지지하는 산업용 부품에 가깝다. 코어가 찌그러지면 롤이 흔들리고, 롤이 흔들리면 권취 불량, 인쇄 불량, 적재 불안, 운송 파손으로 이어진다.
구매팀과 생산기술 담당자가 견적 전 확인해야 할 핵심은 규격·강도·보관 조건이다. 지관은 “몇 파이, 몇 미리"만으로 발주하면 부족하다. 내경, 외경, 벽두께, 길이, 권취 하중, 압축강도, 습도, 단면 보강, 시험 기준까지 함께 정리해야 실제 현장에서 문제가 줄어든다.
지관은 어디에 쓰이나
GlobalSpec의 코어·튜브 선택 가이드는 코어와 튜브가 우편, 배송, 물류 취급, 제품 진열뿐 아니라 종이, 필름, 포일 같은 연속 공정 소재를 롤 또는 웹 형태로 감고 지지하는 데 쓰인다고 설명한다. 산업용 지관의 핵심 용도도 여기에 있다.
대표 적용처는 다음과 같다.
- 필름, 비닐, 라미네이트 원단 권취용 코어
- 섬유, 부직포, 원단 롤 지지용 코어
- 종이, 라벨지, 이형지, 포장지 권취용 코어
- 테이프, 스트랩, 슬리팅 제품용 소구경 코어
- 대형 롤의 운송·보관 중 중심축 보호재
- 원통형 제품 또는 긴 부품의 보호 포장
용도가 다르면 같은 지름의 지관이라도 요구 성능이 달라진다. 가벼운 라벨 롤을 감는 코어와 장기간 적재되는 고중량 원단 롤의 코어는 같은 방식으로 보면 안 된다.
첫 번째 기준: 내경과 외경
지관 규격에서 가장 먼저 볼 항목은 내경이다. 내경은 생산 설비의 축, 척, 샤프트와 맞아야 한다. 내경이 작으면 장착이 되지 않고, 내경이 크면 권취 중 흔들림이 생긴다.
외경은 벽두께와 함께 결정된다. 같은 내경이라도 외경이 커지면 벽이 두꺼운 구조가 되고, 일반적으로 압축과 변형에 더 강해진다. 그러나 외경이 커지면 권취 가능한 제품 길이, 포장 외경, 팔레트 적재 효율에도 영향을 준다.
구매 사양서에는 다음 항목을 분리해 적는 것이 좋다.
| 항목 | 확인 이유 |
|---|---|
| 내경 | 설비 축, 척, 자동 권취 장비와 맞는지 확인 |
| 외경 | 벽두께와 완성 롤 외경 계산에 필요 |
| 길이 | 원단 폭, 절단 공차, 좌우 여유 폭 확인 |
| 허용 공차 | 자동 설비 장착성과 롤 흔들림에 영향 |
| 직진도 | 긴 코어의 휨, 권취 편심 문제 예방 |
특히 자동화 라인에서는 “대략 맞는 규격"이 문제를 만든다. 작업자가 수동으로 끼우는 현장보다 공차에 민감하기 때문에 설비 제조사 권장 치수와 지관 업체의 생산 공차를 함께 확인해야 한다.
두 번째 기준: 벽두께와 적층 구조
벽두께는 강도를 좌우하는 핵심 변수다. 그러나 벽두께가 두꺼우면 무조건 좋다고 보기도 어렵다. Huihua Packaging의 기술 가이드는 지관 성능이 원지 등급, 적층 구조, 총 벽두께, 권취 방식, 내경, 지지되지 않는 길이, 접착 품질, 코팅 또는 라미네이트 같은 마감 조건이 함께 작용한 결과라고 설명한다.
즉, 같은 5mm 두께라도 다음 조건에 따라 성능이 달라진다.
- 어떤 원지를 몇 겹으로 감았는가
- 원지 평량과 섬유 강도는 어떤가
- 층간 접착이 균일한가
- 나선 권취인지, 평권 방식인지
- 건조와 경화가 충분히 되었는가
- 습도 노출 후에도 층간 박리가 없는가
현장에서는 “몇 겹짜리"보다 총 벽두께, 원지 사양, 압축 시험값을 함께 요청하는 편이 낫다. 얇은 원지를 많이 감은 구조와 두꺼운 원지를 적게 감은 구조는 층간 접착과 변형 양상이 다를 수 있다.

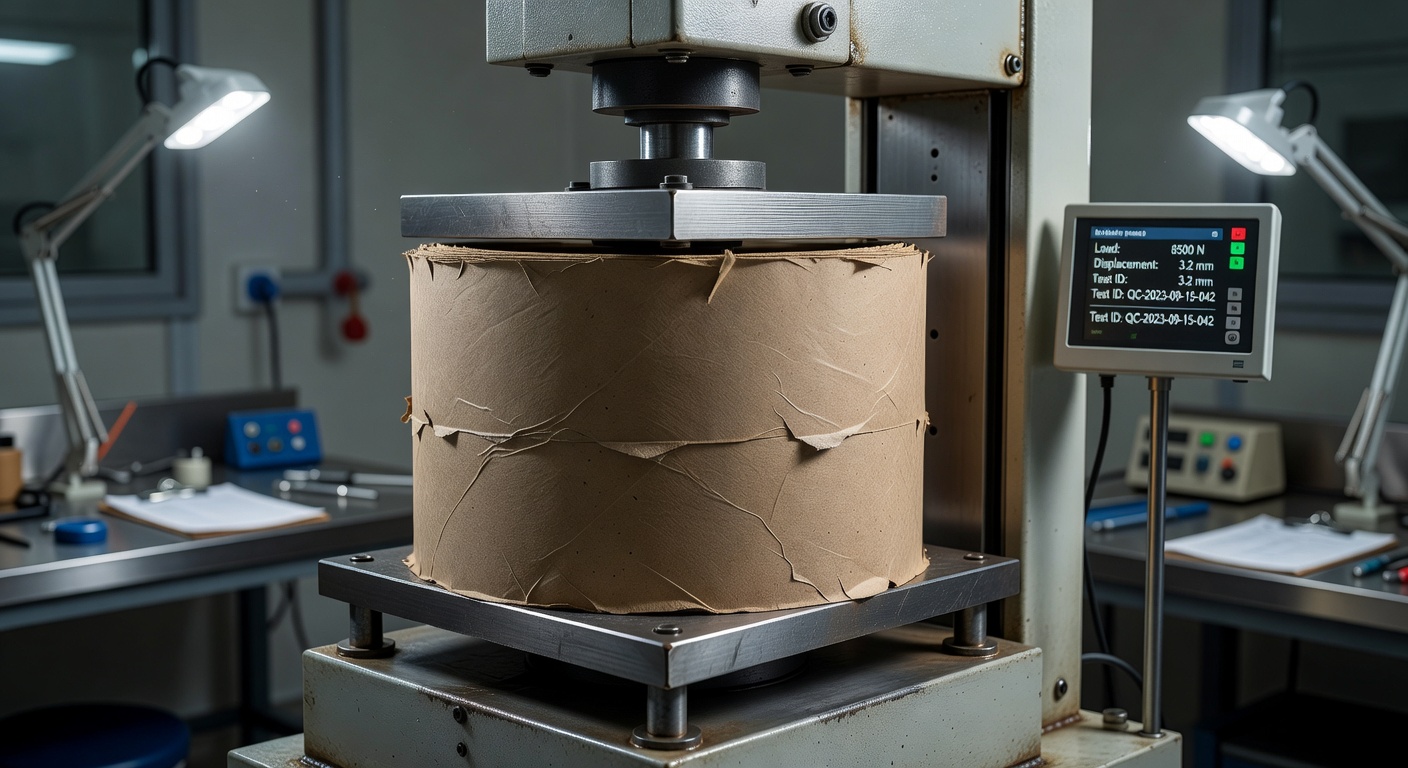

세 번째 기준: 압축강도와 하중 방향
지관 강도는 하나의 숫자로 끝나지 않는다. 세로 방향으로 눌리는 축압축, 옆에서 눌리는 링 크러시, 롤 하중이 일부 단면에 집중되는 국부 압축, 장기간 적재 중 서서히 변형되는 크리프가 모두 다르다.
구매팀이 가장 자주 놓치는 부분은 하중 방향이다. 지관이 롤 중심축으로 쓰일 때는 내부 샤프트와 롤 무게가 만드는 힘을 본다. 지관이 포장 내부의 기둥처럼 쓰일 때는 상하 적재 하중을 본다. 제품 보호용 튜브로 쓰일 때는 낙하와 충격, 단면 찌그러짐도 봐야 한다.
검토 항목은 다음과 같다.
- 롤 완제품의 최대 중량
- 권취 장력과 생산 속도
- 보관 시 적재 단수와 적재 기간
- 코어가 지지되는 방식: 양끝 지지, 중앙 축 지지, 바닥 접촉
- 운송 중 진동, 낙하, 지게차 취급 조건
- 단면에 캡, 디스크, 보강 링을 쓰는지 여부
Huihua Packaging은 축압축 성능을 비교할 때 명목상 겹수보다 동일한 내경 조건에서 측정된 압축강도 곡선과 시험 조건을 보라고 설명한다. 이 관점은 B2B 구매에도 그대로 적용된다. 공급사 견적서에 “고강도"라고만 적혀 있으면 부족하고, 시험 방법, 샘플 수, 온습도 조건, 지지 방식이 같이 있어야 비교가 가능하다.
네 번째 기준: 방습 조건
종이 기반 소재는 습도에 민감하다. 습기가 올라가면 섬유 강성이 떨어지고, 접착층이 약해지며, 코팅이나 라미네이트가 들뜨는 경우도 생긴다. 지관은 겉으로 멀쩡해 보여도 내부 강도가 낮아지면 권취 중 찌그러지거나 롤 보관 중 편심이 생길 수 있다.
방습 조건은 다음 상황에서 특히 중요하다.
- 여름철 고습 창고 보관
- 해상 수출, 컨테이너 운송, 장거리 운송
- 냉장·냉동 물류 주변의 결로 가능성
- 원단 또는 필름 자체가 습기에 민감한 경우
- 장기간 재고 보관 후 생산 라인에 투입하는 경우
방습 대책은 단순히 코팅을 추가하는 문제가 아니다. 코팅은 성능을 높이지만 재활용성, 단가, 납기, 표면 마찰, 라벨 부착성에 영향을 준다. 따라서 “방수 지관"이라고 요청하기보다 보관 습도, 보관 기간, 운송 경로, 허용 변형률을 먼저 제시해야 공급사가 적절한 구조를 제안할 수 있다.
단면 보강과 캡 설계
지관 파손은 단면에서 시작되는 경우가 많다. 절단면이 거칠거나, 단면 압력이 작게 집중되거나, 충격이 끝단에 몰리면 벽이 벌어지고 층간 박리가 생긴다.
필요에 따라 다음 보강을 검토한다.
- 종이 디스크 또는 캡 삽입
- 끝단 압착 또는 코팅
- 단면 보강 링
- 내부 슬리브 또는 이중 코어
- 권취 시작부와 끝단의 테이핑 기준
- 파렛트 적재 시 하중 분산판 사용
무거운 롤을 세워 보관하거나, 코어 끝단이 직접 하중을 받는 구조라면 단면 접촉 면적을 넓히는 것이 중요하다. 코어 자체 압축강도가 충분해도 끝단 면적이 작으면 국부 압축으로 먼저 무너질 수 있다.
견적 전 확인할 질문
산업용 지관을 새로 발주하거나 공급처를 바꿀 때는 다음 질문을 먼저 정리해두면 좋다.
- 감을 제품은 필름, 원단, 종이, 포일, 테이프 중 무엇인가
- 완성 롤의 최대 중량과 최대 외경은 얼마인가
- 설비 축 규격과 요구 내경 공차는 얼마인가
- 권취 장력과 생산 속도는 어느 정도인가
- 보관 기간과 적재 단수는 어떻게 되는가
- 운송은 국내 단거리, 장거리, 수출 중 무엇인가
- 보관 창고의 온습도 관리 수준은 어떤가
- 기존 지관 불량은 찌그러짐, 휨, 층간 박리, 단면 파손 중 무엇인가
- 압축강도, 링 크러시, 습도 조건 시험 자료가 필요한가
- 코팅, 인쇄, 색지, 라벨, FSC 등 추가 요구가 있는가
이 질문에 답하면 단순 규격 견적에서 벗어나 실제 사용 조건에 맞는 지관 사양을 잡을 수 있다.
마무리
산업용 지관은 값싼 소모품처럼 보이지만 생산 라인과 물류 품질을 동시에 좌우한다. 내경이 맞지 않으면 설비에 걸리고, 벽두께와 압축강도가 부족하면 롤이 무너지며, 방습 조건을 놓치면 보관 중 변형이 생긴다.
따라서 지관 발주는 품목명과 치수만으로 끝내지 말아야 한다. 내경, 외경, 벽두께, 길이, 공차, 압축강도, 단면 보강, 습도 조건, 시험 자료를 함께 묶어 사양서로 관리해야 한다. 특히 고중량 롤, 장기 보관, 수출 운송, 자동화 라인에서는 지관을 포장 부자재가 아니라 설비와 제품 사이의 지지 부품으로 봐야 한다.
작성자 소개
PackingMaster: 페이퍼팩로그 편집자. 종이 포장재 산업의 시장 동향, 제품 정보, 기술 인사이트를 모아 정리합니다.
참고 자료
- GlobalSpec, “Cores and Tubes Information”, https://www.globalspec.com/learnmore/manufacturing_process_equipment/web_handling_processing_equipment/cores_tubes
- Huihua Packaging, “How strong are paper tubes for heavy or fragile goods?”, https://www.topmadeincn.com/guides/how-strong-paper-tubes-heavy-fragile-goods/
