AI가 만든 포장 도면이 30분 만에 완성됐지만, 제품 리비전이 한 단계 전 버전이었고 질량중심과 돌출부 위치도 빠져 있었다. 도면을 그대로 금형 업체에 보내면 빠른 설계가 빠른 불량으로 바뀐다. 이 글은 포장설계·품질·구매·물류 담당자가 AI 생성 CAD를 출도하기 전에 함께 사용할 사람 승인 게이트 표를 제공한다.
현장 문제
포장 설계 자동화는 3D 모델링, 구조 후보 생성, 적재 배열, 컨테이너 선적 검토처럼 반복 시간이 큰 작업을 빠르게 줄일 수 있다. 문제는 계산 속도와 출도 가능 상태가 같은 뜻이 아니라는 점이다.
AI와 자동화 도구는 입력된 값과 규칙 안에서 결과를 만든다. 따라서 아래 항목이 누락되거나 오래됐으면 도면 형상이 그럴듯해도 현장에서는 실패할 수 있다.
- 제품 리비전, 실제 중량, 질량중심, 돌출부와 취약부
- 골판지 원단, 완충재, 제품 접촉면, 조립 공차
- 포크·집게·컨베이어 등 취급 장비의 접근 조건
- 팔레트 면적, 적재 방향, 컨테이너 내부 치수와 선적 수량
- 운송경로에 맞춘 낙하·진동·압축 시험계획
- CAD 모델, 생성 규칙, 출력 파일의 버전과 승인 이력
도면 출도는 파일 저장 버튼을 누르는 일이 아니라, 설계 가정을 공급망에 전달하는 변경 승인이다. 사람 검토는 자동화를 되돌리는 단계가 아니라 잘못된 입력이 금형, 자재 발주, 양산으로 증폭되는 것을 막는 마지막 게이트다.
확인할 근거
공개 근거는 자동화가 어디까지 진행됐는지 알려줄 뿐, 모든 포장에 동일한 시간 단축이나 자동 승인을 보장하지 않는다.
- LG전자 공식 뉴스룸은 2026년 7월 29일 사내 AX 해커톤에서 제품 포장 설계 자동화 과제가 선정됐다고 밝혔다. 설명에 따르면 3D 모델링, 숙련 개발자의 판단 로직, 컨테이너 선적 최적화 등을 AI로 구현하며, 평균 120시간이 소요되던 포장 설계 업무를 1.5시간 수준에서 수행할 수 있을 것으로 계산했다. 이 수치는 해당 기업의 자체 과제와 계산 결과이며 업계 평균이나 완성 도면의 자동 승인 기준이 아니다.
- 디일렉 기사는 같은 발표를 독립적으로 보도하면서 솔루션이 개념검증을 거친 뒤 적용 조직을 단계적으로 확대할 예정이라고 설명했다. 따라서 지금 확인되는 단계는 자동 생성의 가능성과 PoC 확대 계획이며, 공개 자료만으로 제품군별 시험조건, 합격기준, 금형 출도 권한까지 확인할 수는 없다.
이 두 근거에서 실무자가 가져올 결론은 ‘120시간을 1.5시간으로 줄인다’가 아니라, 생성 시간과 승인 시간을 분리해 관리해야 한다는 것이다. 자동 생성이 빨라질수록 입력값, 실물 시제품, 물류 조건, 변경 이력을 확인하는 승인 게이트가 더 명확해야 한다.
실무 산출물
아래 표는 AI 생성 포장 CAD가 금형 업체, 골판지 업체, 포장 협력사로 넘어가기 전에 사람이 확인할 최소 승인 기록이다. 합격 수치는 회사·제품·유통경로의 승인 문서에서 가져와야 하며, 공개 근거에 없는 공차나 시험수치를 임의로 넣지 않는다.
| 승인 게이트 | 확인 입력·관측값 | 기준 출처 | 상태 | 담당·조치·트리거 |
|---|---|---|---|---|
| 제품 기준 고정 | 제품 리비전, 외형치수, 실측중량, 질량중심, 돌출부·취약부 | 승인 제품도면, BOM, 실측 기록 | 미확정이면 출도 보류 | 설계: 최신 리비전과 실물 일치 확인. 트리거: 제품 설계변경 |
| 포장 구조 대조 | 원단·골종, 완충재 사양, 제품 접촉면, 조립 공차, 다이라인 버전 | 승인 포장사양서, 협력사 도면 | 문서와 CAD 불일치 시 반려 | 포장설계: 불일치 항목 수정 후 재검토. 트리거: 자재 또는 구조 변경 |
| 실물 시제품 확인 | 내·외부 치수 실측, 조립성, 간섭, 완충 접점, 개봉·재포장성 | 사내 시제품 검증계획 | 시제품 미확인 시 출도 보류 | 품질: 실측 사진과 결과 기록. 트리거: 최초 금형 또는 리비전 변경 |
| 취급·물류 조건 | 팔레트 면적, 적재 방향, 포크 진입, 컨베이어 제한, 컨테이너 내부치수·수량 | 물류 사양서, 운송사·고객 요구서 | 입력 누락 시 보류 | 물류: 실제 경로와 장비 조건 회신. 트리거: 신규 항로·창고·3PL |
| 시험계획 연결 | 제품 중량과 유통경로에 맞춘 낙하·진동·압축 시험항목, 시료 수, 판정 문서 | 고객 요구, 적용 표준 원문, 사내 품질계획 | 조건 미정이면 시험수치 단정 금지 | 품질: 적용 범위 확인 후 계획서 승인. 트리거: 신규 제품·경로 |
| 변경 이력 보존 | CAD 모델 버전, 자동생성 규칙 버전, 입력파일, 변경 전후 값, 생성일 | 설계 변경관리 절차 | 이력 없으면 출도 반려 | 설계/IT: 재현 가능한 입력과 변경사유 저장. 트리거: 자동생성 재실행 |
| 공급사 출도 통제 | PDF·DXF 등 출도파일 버전, 수신처, 승인자, 승인시각, 폐기 구버전 | 구매·도면배포 절차 | 승인자 서명 전 전송 금지 | 구매: 승인본만 협력사에 전송. 트리거: 금형·샘플·양산 발주 |

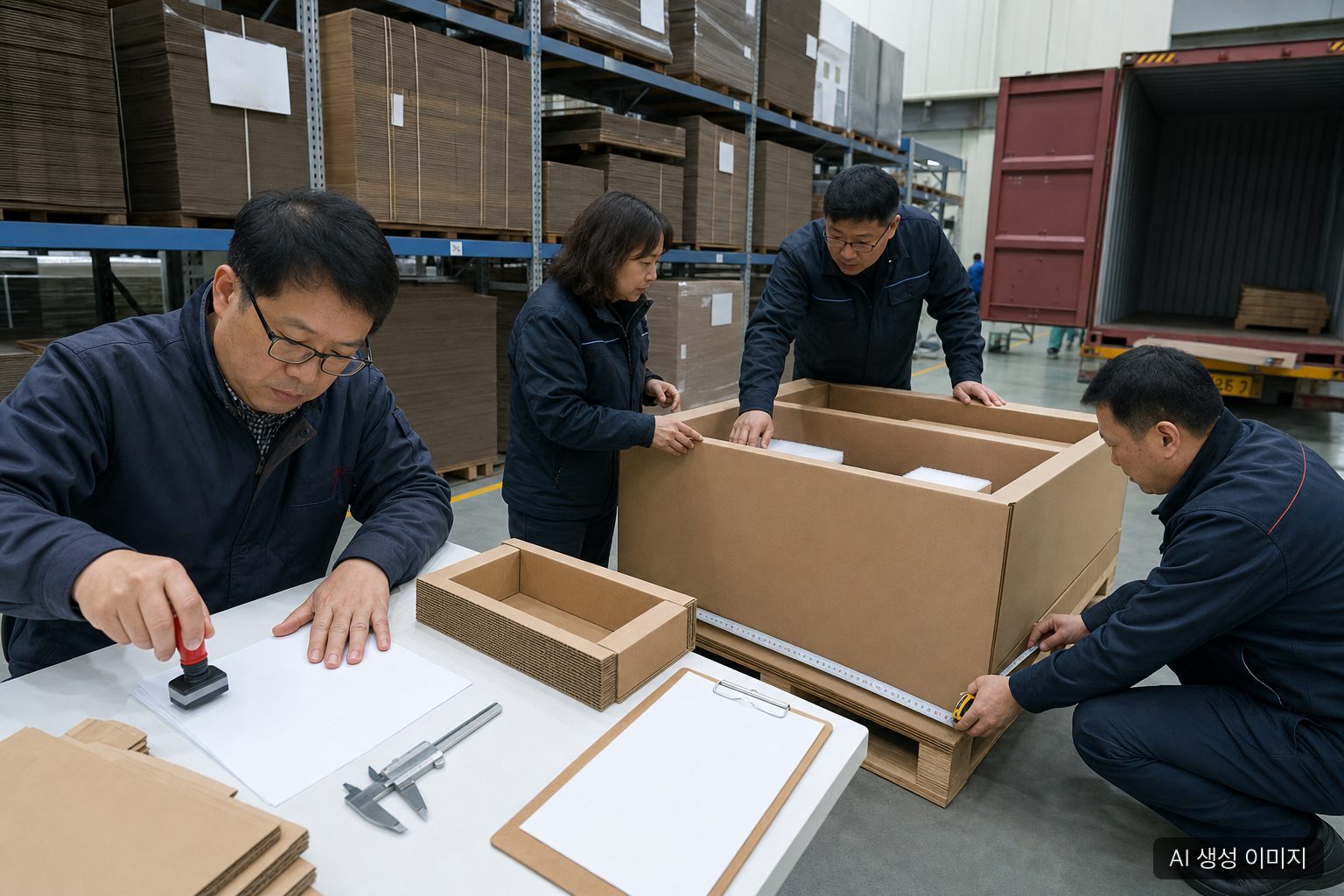

사람 승인 순서
- 설계 담당자가 제품 리비전과 AI 입력파일을 잠근다.

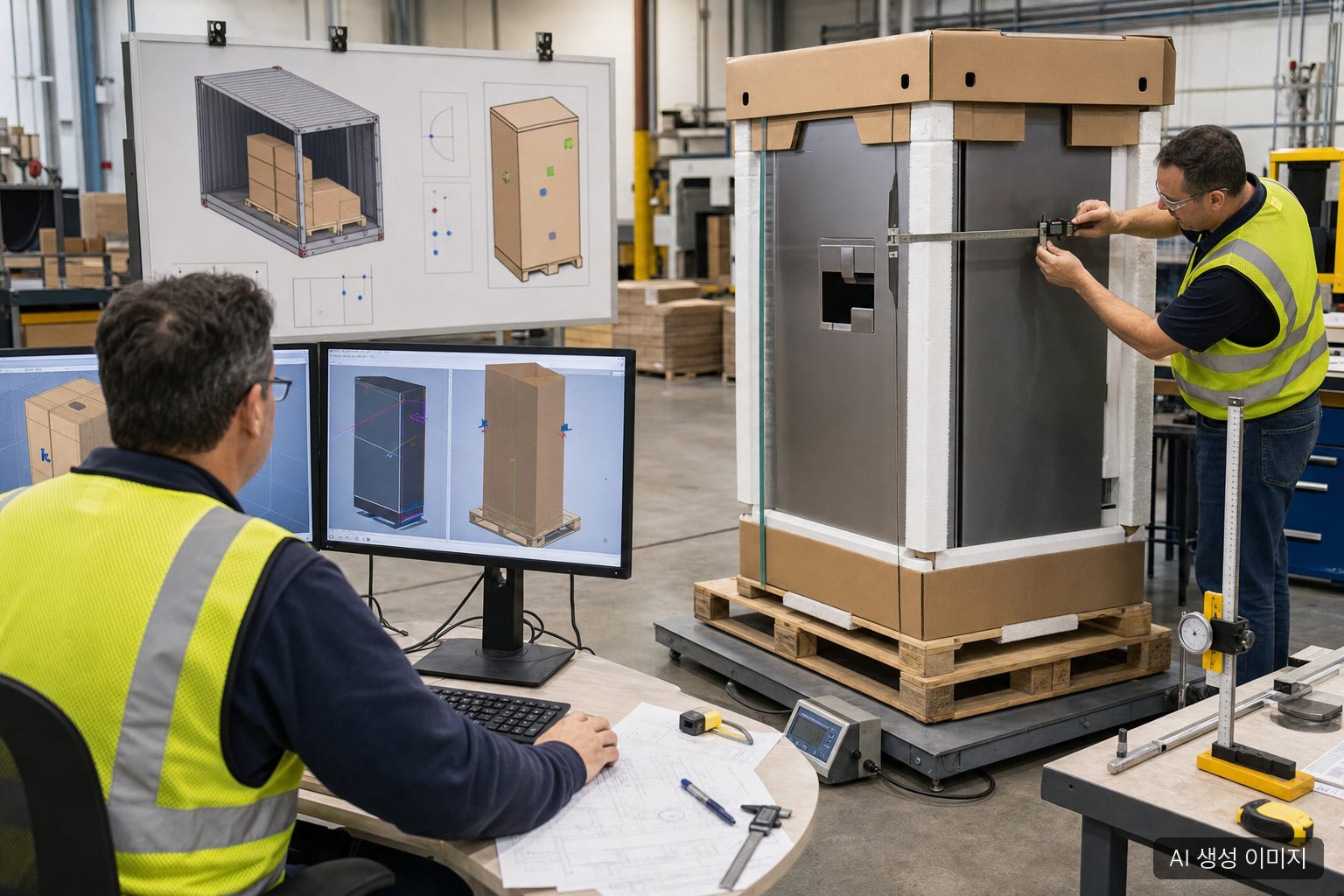

- 포장설계 담당자가 CAD와 포장사양서, 실물 시제품을 대조한다.
- 품질 담당자가 시험계획과 시제품 결과의 연결을 확인한다.
- 물류 담당자가 팔레트·취급장비·컨테이너 조건을 확인한다.
- 구매 담당자가 승인자와 파일 버전을 확인한 뒤 승인본만 협력사에 출도한다.
자동화에 남길 로그
자동 생성 시스템에는 최종 CAD만 남기지 않는다. 최소한 다음 항목이 함께 있어야 같은 결과를 재현하고 오류 원인을 찾을 수 있다.
- 사용한 제품 리비전과 입력파일 경로 또는 ID
- 적용한 설계 규칙과 소프트웨어 버전
- 사람이 수정한 치수·구조·자재 항목과 수정 사유
- 시제품 측정 결과와 시험계획 문서 링크
- 출도 승인자, 승인시각, 공급사에 전달한 최종 파일 버전
이 기록이 없으면 설계가 빨라져도 불량 원인을 ‘AI가 만든 도면’으로 뭉뚱그리게 된다. 반대로 입력과 승인 이력이 남으면 자동화 오류인지, 오래된 제품정보인지, 현장 자재 변경인지 구분할 수 있다.
적용 보류 조건
다음 중 하나라도 해당하면 CAD 형상이 완성돼 보여도 금형·샘플·양산 출도를 보류한다.
- 최신 제품 리비전과 AI 입력 리비전이 일치하지 않는 경우
- 실제 중량, 질량중심, 돌출부·취약부가 확인되지 않은 경우
- 실물 포장 시제품의 조립·간섭·완충 접점을 확인하지 않은 경우
- 팔레트, 취급장비, 컨테이너 조건이 미정인 경우
- 제품 중량과 유통경로가 없어 시험조건을 정할 수 없는 경우
- CAD·생성 규칙·출도파일의 버전 이력이 남지 않은 경우
- 설계·품질·물류·구매 중 필요한 승인자가 확인하지 않은 경우
오늘 확인할 문서·샘플·시험
- 최신 제품도면, BOM, 3D 모델과 실제 제품 리비전
- 실측중량·질량중심·돌출부·취약부 기록
- 골판지 원단·완충재 사양서와 실물 시제품 1세트
- 팔레트·포크·컨베이어·컨테이너 조건이 담긴 물류 사양서
- 제품 중량과 유통경로를 입력한 낙하·진동·압축 시험계획서 초안
- CAD 입력파일, 생성 규칙, 수정 이력, 최종 출도파일의 버전 기록
